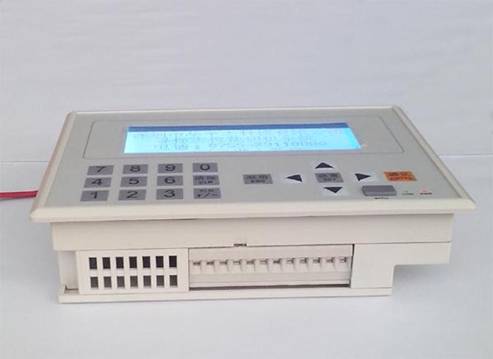

HZK-20T1H单轴微孔钻孔机控制器

一、【功能简介】

该单轴自动钻孔机控制器,最适合用于小孔或微的多次进刀退刀钻孔,由于钻头小,人力钻孔很容易用力过猛而使钻头断裂。而此控制器通过精心设计,主要用于钻微孔及小孔。它的进刀深度可设,单次进刀量也可调节,进刀位置点可设,退屑点也可以单独设定,而且各个速度都可以设定,对于难钻的小孔、微孔设备非常适合,也可按客户需求,订做控制程序动作。

二、【技术参数】
     1
、工作电压:直流24V

2、控制器功率:3W

3、孔深精度:电气精度+0.02MM

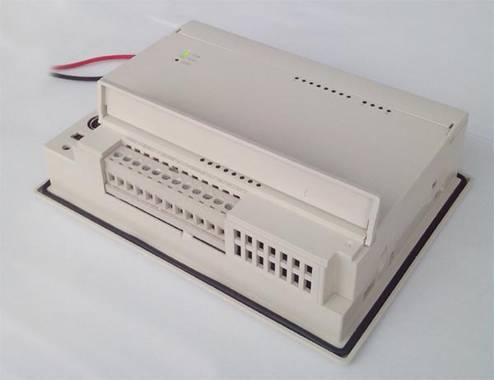

4、安装开孔尺寸:150mmX108mm,控制器厚:42mm

三、【控制器界面具体说明(图片实拍)

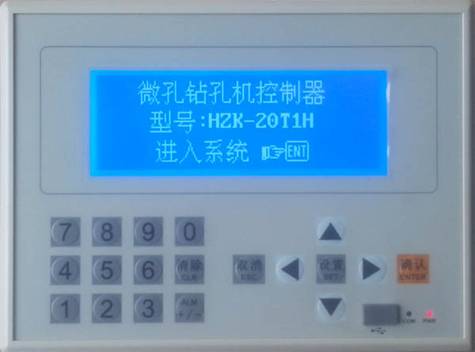

  控制器使用24V直流电源,开机上电后显示开机画面,如下;

在上界面中,按“ENT”键,进入一下画面,如下图:

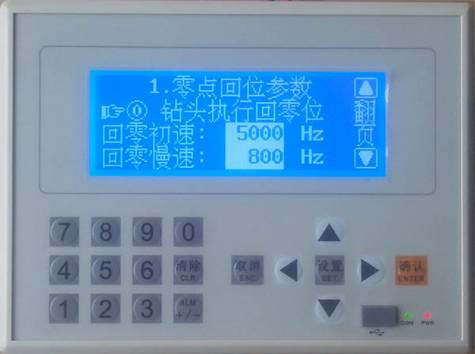

此画面中,按数字“0”键,钻头位回0位;开机前都要进行回0位操作,以便于以后的钻孔定位精度;“回零速度”是刚开台回零动作的快速速度,以提高回零效率,“回零慢速”是感应到回零传感器时的慢速,以便提高回零的精度,此速度起小精度越高。按“▲”键往上翻面,现按“▼”键往下翻页,显示如下:

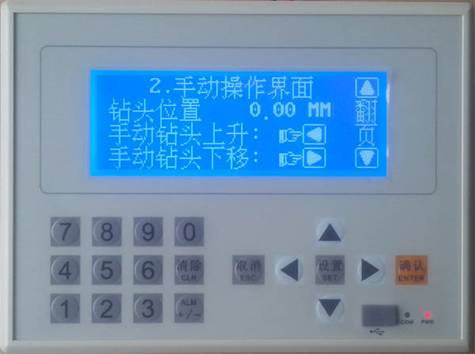

手动操作界面中,“钻头位置”为钻头当前距0位的距离坐标;按“←”键,钻头上升,按“→”键,钻头下降,钻头位置数据自动变化;点按时是慢速运行,按着不放自动进入快速状态;快速及慢速可以调节,见下页:

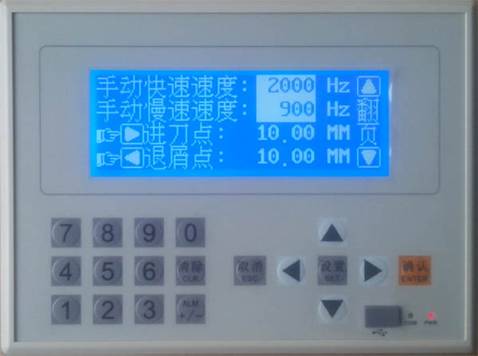

进刀点及退屑点可以直接按“SET”键修改,也可以用手动方式让钻头取样,按“→”键后,当前钻头位置坐标取样到进刀点坐标;按“←”键后,当前钻头位置坐标取样到退屑点坐标;操作非常方便。现按“▼”键往下翻页,显示如下:

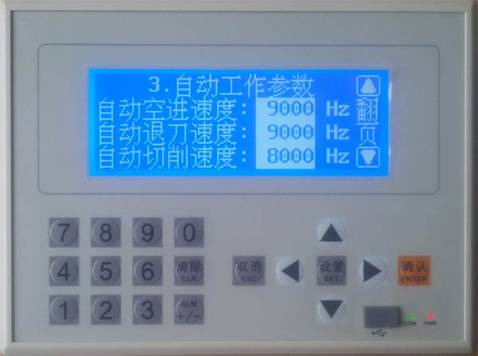

自动状态时的工作参数设置,自动空进速度,是伺服或步进电机驱动钻头往工件钻孔进的前进速度,此时钻头还未碰到工件之前的速度;自动退刀速度,为正在进行钻孔动作时,退屑的速度值;自动切削速度:为钻头切削工件时的进入速度,当钻头小时,工件硬时,设小此速度度,以便不断钻头;按“▼”键往下翻页,显示如下:

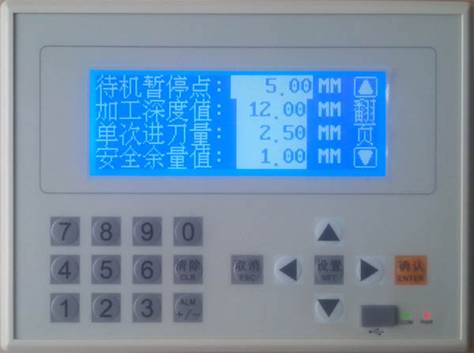

待机暂停点:此坐标为加工完成后,需要钻头停靠的坐标位,以便高效的进行第二次钻孔;加工深度:此参数为需要的钻孔深度,它从加工点开始计算深度;单次进刀量:为了散热及不损坏钻头,可以自定义每次加工多深后进行退屑动作,确保加工顺利进行;安全余量值:此值一般为保护钻头而设,一般设为0.1-0.2MM,值越大越安全,小钻头时设为0.2-0.3即可,大钻头可设为0;按“▼”键往下翻页,显示如下:

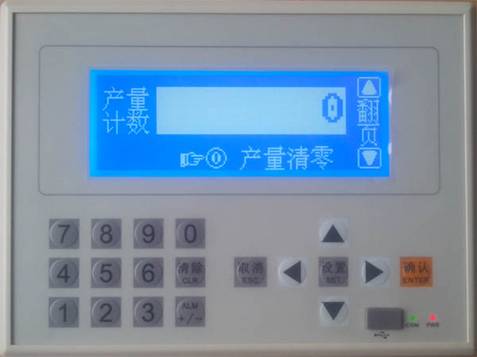

产量计数:计数所钻的孔数,钻完一个孔计数加一次;如果需要清零,请按“0”键保持2秒不放,即可完成计数器清零;



四、控制器调试及出厂参数设置

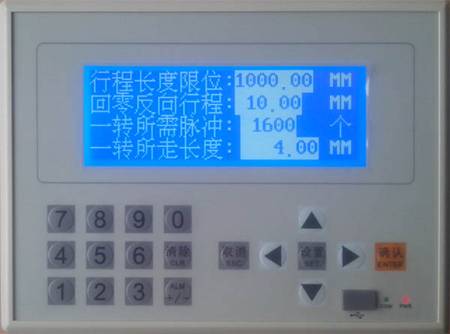

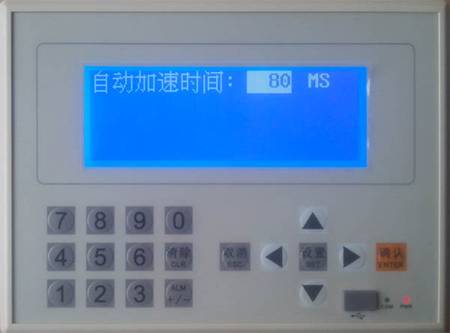

1、正确接线后,开机前需进行设备系统参数的调节,依设备的具体参数进行设定,开机后,解除口令后才可以进行系统参数的变更,以便保护设备,此参数一般由设备厂家来调节,操作人员没有口令是无法进入的;显示如下:

行程长度限位,是软件限位,当长度超出限位值时,便不再工作,从而保护了电机及机械部分不易损坏;

五、控制器接线图】(见下页)
