HC7T-20RC2D触屏分体多段裁切控制器(变频器控制普通电机型)

 一、【功能简介】该触屏分体型自动裁切机控制系统用于变频机控制异步电机的启停,通过旋转编码器作为长度的检测输入信号,来控制送料长度。对于用普通电机作为驱动的裁切机,用此控制器不需要另外编程及调试,我们在控制器内部已经固化了完善的程序,只需要按照我们提供的图纸,接好外部控制电路,然后后在控制器上设定好相关的参数,调整好变频器的参数,就可以正常工作,为您开发设备节省很多时间及成本。本控制器具有最多10组长度参数的循环裁切功能,可以设定最多10个长度参数,如果只需裁切一个长度值时,设第一组长度值,第二组设为零即可.本控制器参具有送料精度高、运行稳定、使用方便、维护简易等优点。

二、【技术参数】
     1
、工作电压:触摸屏电压:直流24V,控制器电压:220VAC 50HZ

2、控制器总功率:15W

3、裁切长度: 10-9999.99毫米可调;

4、触屏安装开孔尺寸:192mmX139mm

三、【控制器参数及性能】

1、长度参数:参数范围1-9999.99毫米,此参数为需要裁切的片材长度,更改此参数的数值,即可改变所裁切的片材长度,操作简单方便。

2、停机数量:参数范围1-999999个,些参数为需要裁切的批数,如果达到此数值自动停机,并提示信息:“计数产量到达设定值停机!”。把界面调到产量页,产量清0后可继续开关工作。当不需设定数量停机时,只需把该参数设为0

3、生产数量:计数范围1-999999个,此数值为所裁切片材的片数,用于计量产量。当停机数量不为0时,生产数量到达停机数量时,自动停机。

4、手动操作界面,用于调试设备而设,可以控制切刀的单独升降动作,及电机的送料退料操作,给设备调试带来方便。而且在手动操作时具有保护功能,切刀下压未上升时,变频器不会驱动电机转动,并且操作错误时界面会提示“手动升上切刀后才能送料!”信息,以防有料时误操作损坏电机及机械轮。当在自动状态下时提示 “请转换到手动模式再操作!”。

5、报警功能:此控制器切刀动作可以配置位置开关,用来检测切刀的位置,避免送料动作及切刀下压同时发生,而且开关可以任意配置,只装一个上位传感器,或者只装一个下位传感器,甚至可以一个开关都不安装,当一个开关都不装的情况下,是使用的延时功能,通过切刀动作的延时来判断是否送料,延时参数可以在出厂前调好,因为此参数具有密码保护,终端使用者不能随意更改,很好的保护了设备的正常工作。而且在使用位置开关时,工作中如果未感应到,界面也会提识相应的报警信息,如:“切刀上位传感器未感应到!”“切刀下位传感器未感应到!”用来提示使用者设备哪个地方出现了问题,便于快速维修,甚至不需要专业人员,操作者把提示的位置传感器移下位置就行了,减少了设备生产厂商很多不必要的售后及维护。

6、设备厂家参数设定,这些参数的设定需要密码才能调整,特为设备生产厂家而设,出厂前跟据驱动器的参数及机械部分的参数设定好相关参数,控制器就可以正常使用了。

四、系统工作方式举例说明

本控制器用于如下的控制方式,用普通异步电动机作为驱动,通过变频器来控制电机的速度驱动下辊带动材料来控制送料长度,当送料长度达到减速长度后,变频器减速到低速,再继续送料,当达到设定长度后,电机停止转动,切刀在电机或气缸或油缸的驱动下完成裁切动作。送料长度通过装于主辊上的旋转编码器检测,送回控制器。裁切完后裁刀回位,然后再送第2组数据长度,再切料,直到10组长度全部裁完,或者检测到下一组数据为0时,又回到第1组长度值;这样周而复始的工作,直到设定停机数量到达或人为停机,才停止工作。为了送料动作的安全性,可以在裁刀上安装行程开关或磁开关来判断裁刀位置,以免发生裁刀没有抬起来就出现送料的情况,或者也可采用延时的方式来避开这一点。

五、控制器界面具体说明(图片实拍)

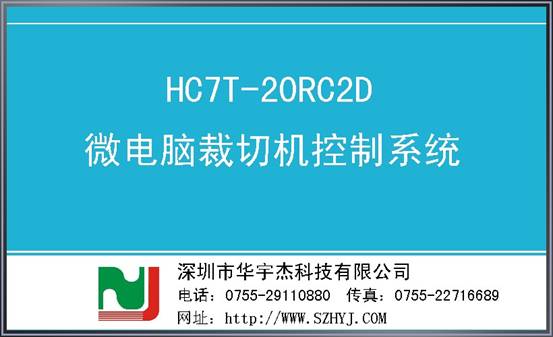

开机上电后,显示厂家公司名称及联系方式,厂家信息可以按客户要求定制。如下图:

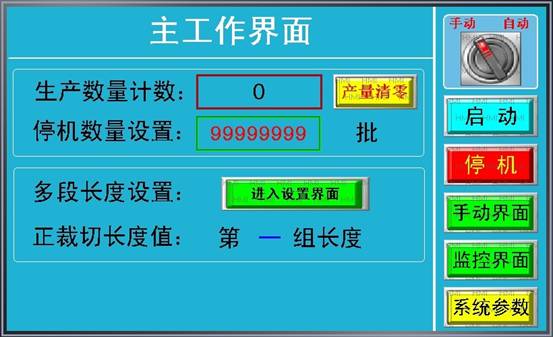

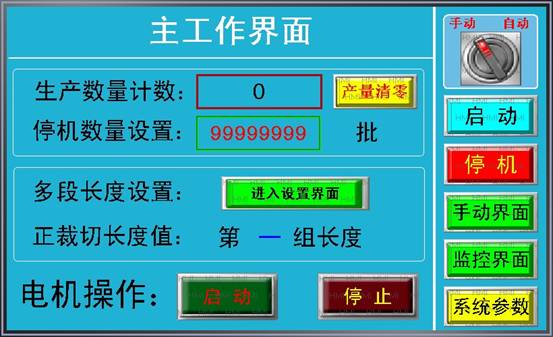

在此界面状态下,任意点一下触屏,就能进入系统。如果上电5秒后没有触摸,也会自动进入系统界面。系统界面如下图:

在上面的系统界面中,按“产量清零”保持2秒可以到生产数量清零,停机数量设置,当值不为零时,产量到达设定值时会自动停机;“进入设置界面”按钮点击后,会时入长度参数设置界面;正裁切长度值,为当前正在裁切长度值是哪一组长度值,在长度参数内可以看到当组的长度值;电机操作主要用于大型电机的星三角启动,及停止;右上角“手动/自动”为设备工作模式切换钮,下方“启动”,“停止”在自动模式下使用,手动时只有手动界面内按钮可以操作;监控界面为设备输入输出信号的状态监控界面,可以观察各输入输出点的情况;“系统参数”为设备生产厂家使用,进入需要授权密码才能进入;在主界面中,点“进入设置界面”进入长度设定界面,显示如下:

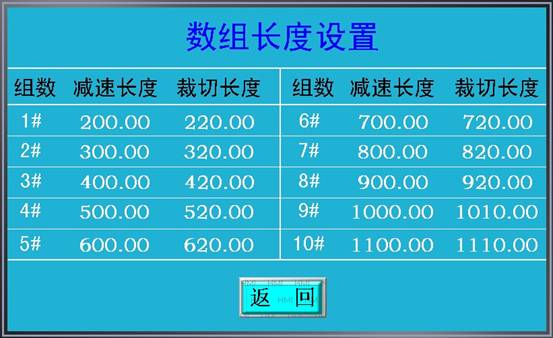

以上界面,总计可以设定10组长度参数,现在说明一下,“减速长度”和“裁切长度”。如第1组参数,减速长度是200毫米,裁切长度是220毫米;意思是要裁切一片220毫米长的片材,为了提高效率及定位精度,增加了减速长度的参数,刚送料开始,变频器以快速送料的速度送料,当送料长度达到200毫料时,变频器减速为慢速送料,当送料长度达到220毫米时,送料停止,裁切刀动作,把材料裁下来,所以“减速长度”总是要比“裁切长度”数据要小,设定时注意,至于小多少,根据生产时现场速度来定。如果第2组参数的值不为零,裁切机裁完第1片后,调用第2组的长度数据再进行裁切,如图中第2组数据,变频器快速料送300毫米长,再降为慢速,当长度达到320毫米时,裁切下第2片,如果10组参数长度都有设定且不为0,以此类推直到10组长度全部切完,切完后产量自动加1,单位为批,实际是不同长度的片材,共计10片,这个与设定的数组有关,当10组参数长度都切完后,又自动重新回到第1组长度继续工作,直到产量达到设定值或按停止键才停机。如果只想裁1个长度值,只需要把第2组参数长度设为0即可,如果只想裁3个长度值,把第4组长度值设为0即可,实际是系统如果检测到当前参数长度值为0,会自动停止调用本组长度参数,重新返回第1组开始裁切. 按“返回”回到主界面。在主界面中点击“手动界面”进入如下界面:

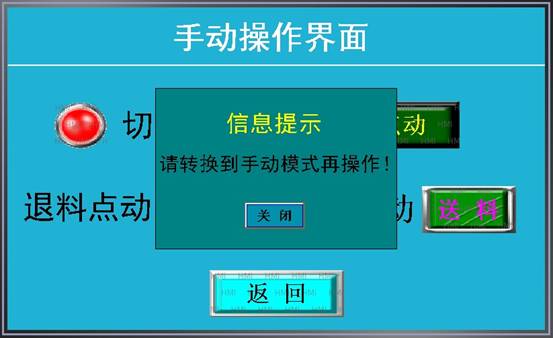

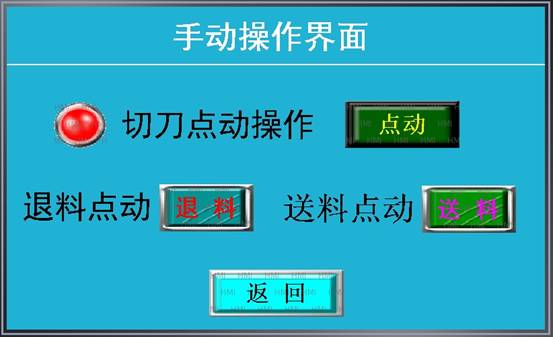

退料”按钮按下时,料往回退,“送料”按钮按下时,往正方向送料,设备安装完成后,先打到手动,点这两个按钮,看看方向时否正确,否则改接电机接线方式;切刀点动操作为控制切的点动工作;点击一次开启,再点一次关闭;点“返回”回到主界面。如果在操作时出现如下界面:

说明当前设备正工作于自动模式,手动按钮操作时不能操作,如果要操作,请转换到手动模式下再操作。在主界面中点击“监控界面”进入如下界面:

界面中显示各输入输出端口的信号状态,点亮时为信号正输入或输出;按“返回”主界面;主界面中“系统参数”点击后输入密码,才能进入系统参数的变更界面;此按钮功能在后面会讲到;

在自动生产过程中,如果出现停机的情况,只要不是人为操作停机,都会有相应的显示信息出现,从而给故障查找带来很多好处,非技术人员按照界面信息提示,也能处理好故障,减少了厂家上门维修的烦恼。如工作过程中,传感器损坏或移位,会有如下界面提示:

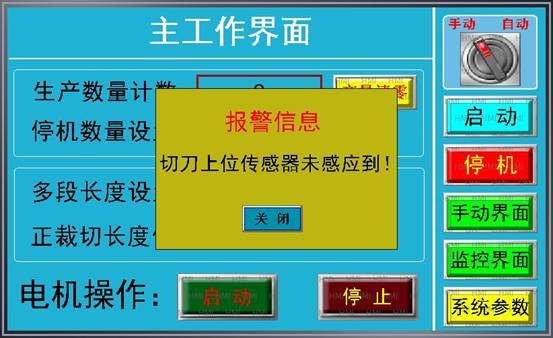

此界面提示上位传感器出现的故障,只需检测刀上位传感是否完好即可。

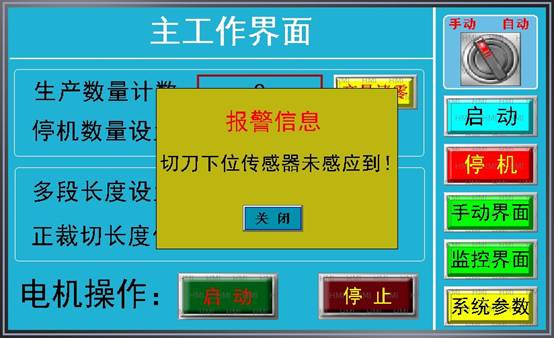

此界面提示下位传感器出现的故障,只需检测刀下位传感是否完好即可。

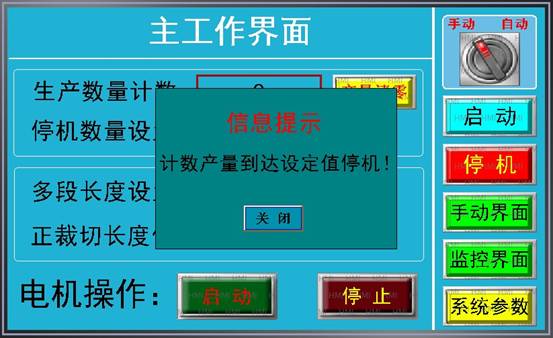

如果出现下提示界面:



表明生产的产量已达到设定的停机产量了,只需把生产产量清0即可再开机生产。

六、控制器调试及出厂参数设置

1、按后面的接线图接好线,“手动/自动”旋钮为二档旋钮,触点闭合时为自动状态,断开时为手动状态;“启动”和“停止”按钮,均为常开按钮。“来料启动”和“缺料暂停”一般为行程开关,如果未用到缺料停机,请把“X7”与COM端联接在一起;“切刀上位传感器”和“切刀下位传感器”一般为两线的磁开关,也可选用三线的接近开关,如选用接近开关,请参考图纸下方接线;

2、变频器接线部分,请仔细阅读变频器使用说明书;依说明书确认接线及设定好变频器参数;

3、测量或计算好编码器转一圈送料轮所送料长度值;按编码器说明设定好编码器一转的脉冲数;

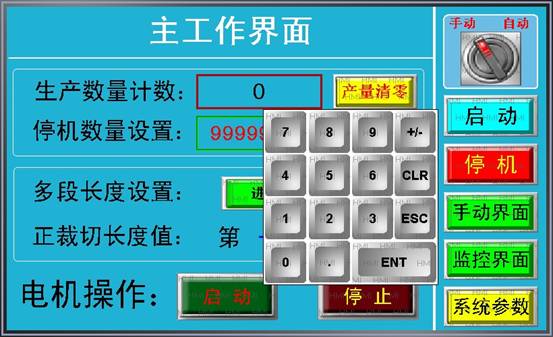

4、通电进入主界面后,点击“系统参数”显示如下:

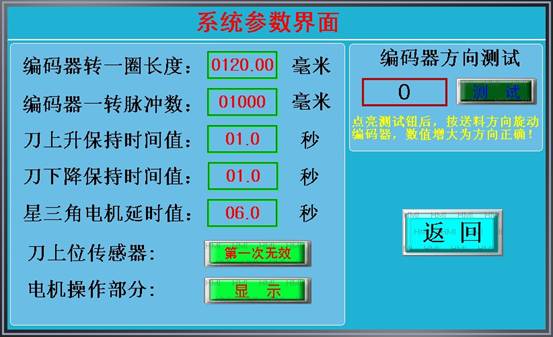

输入授权密码后,进入系统参数界面;显示如下:



在如上图的界面中:

编码器转一圈长度:即编码器旋转360度时,所送料的长度值。当没用减速机时

即为送料轮的周长值。

编码器一转脉冲数即编码器转一圈所输出的脉冲数量。

刀上升保持时间值即切刀电磁闭断电后的延时,当有切刀上位传感器时,此参

数请改为0

刀下压保持时间值即切刀电磁阀通电时间,当有切刀下位装有传感器时,此参

数请设0

刀上位传感器检测:第一次无效或第一次有效,意思是当设备正常工作时,有些裁切部分为冲床或曲轴,上位开关装在最高点,由于惯性的原因,停止时上位开关不是一直感应到,而是感应后就离开,如果刚开机工作,由于送料之前是要确保刀上位传感器是感应到的,这时如果感应不到就是提示“上位传感器未感应到”的故障,为了解决这一故障设此按钮,此种情况只要将此按钮点击显示为“第一次无效”即可。如果上位开关未安装,而是用的延时方式,此按钮切换无效;

星三角电机延时值:当外部有大功率的电机需要启动时,可以安图纸接上线,通过控制系统来启动此电机,电机从星形接法启动后,需要多长的启动时间再切换到三角形接法,在三角形接法后运转,这个时间就是这个延时值,根据电机功率时间值自行设定;

编码器方向测试 外部按钮或主界面选择开关在手动状态时,按界面上的“测试开关”,进入“测试中”此时依工作时的送料方向转动送料轮,界面中数据应该增大,如果变小,请调换编码器的AB相接线;

电机操作部分     在主界面下方有一个“启动”和“停止”的安钮,此安钮用于星三角电机的启停用,如果使用时没有用到这个,请将此安钮为不显示即可,这时主界面上的电机操作部分将不会显示下行的部分;如下图:

七、【控制器接线原理图纸】(见下页)
