  此控制系统，用于高温蒸汽或者高温油作为热源的加热方式。加热箱或加热空间内安装有高温蒸汽管或高温油管，高温蒸汽或者高温油在管道内循环，在加热箱内释放热量，从而使加热温度升高。被加热物件，放在加热箱内。本控制系统采用台达DVP-32EH2作为主控制单无，温度采集采用温度温度变送器，将0-200度的温度变为4-20MA的电流，通过DVP-AD04H2模拟量输入模块把采集采度值送入主控单元。控制蒸汽大小或者高温油流量大小采用气动比例控制阀。此比例阀通过4-20MA的电流大小来控制开阀的角度，从而控制好高温蒸汽或者高温油流量，达到控制加热箱内温度的要求。控制比例阀电流大小采用2个DVP-DA04H2模拟量输出模块。主控屏采用台达10寸触摸屏。控制方式有分三种控制方式，第一种为手控制，通过手动调节比例阀开阀大小控制高温蒸汽或者高温油流量的大小来控制加热箱内温度，此控制方式一般用于调试使用或者控制温度要求不高时便用。第二种方式为自动方式，此方式通过采集度信号与设定温度比较。采用内部PID自动调节，温控效好。第三种方式为自动分段方式，每一段温度可调，加温时间可调，内部自动PID控制温。分段数不用时可设此段时间为0；所有参数直接通过触摸屏直接输入，操作简单方便.下面就一玻璃钢管加热控制系统作下说明。

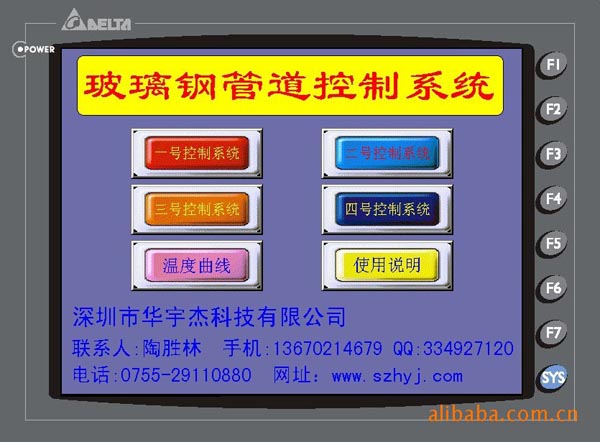

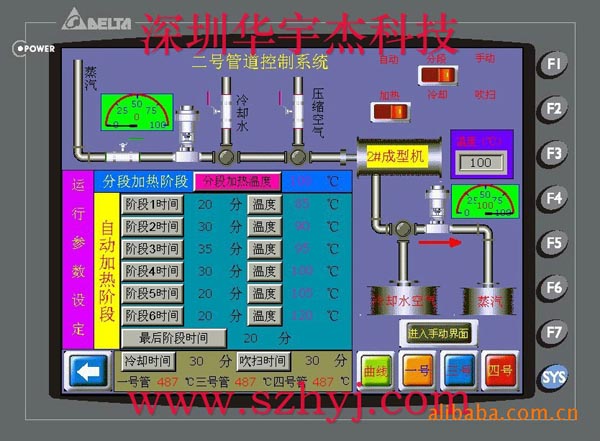

   上图为开机界面，此系统有四个加热部分，四个加部分控制方式及操作方法完全相同，都可独产工作。现就2号控制系统作详细说明。 点击触控屏上“二号控制系统”，进入如下界面：

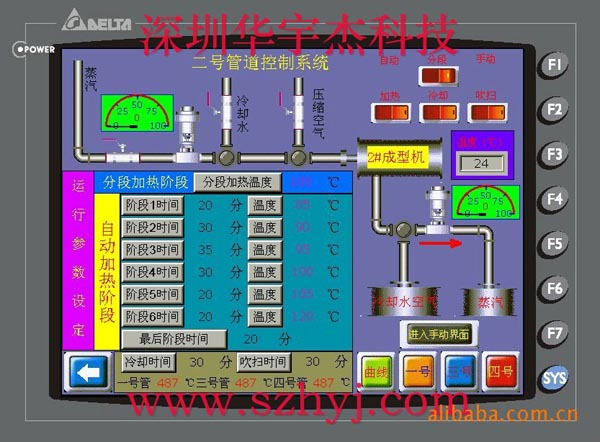

  该部分显示了二号管道控制系统工作的过程图，和这个过程需要的一些元件，控制蒸汽进入量的调节阀，控制冷却水进入的开关阀，控制吹扫空气进入的开关阀，控制蒸汽排出的调节阀，还有冷却水回收罐，和蒸汽回收罐及回收方向转换阀。
二号管道控制系统界面的按钮说明：
自动：在点选自动按钮之前要先把要先把自动加热阶段的时间和温度设好，还有冷却时间和吹扫时间设置好，在分段阶段也是用的这两个时间。当点选此按钮时PLC会根据已经设置的参数进行工作，分段和手动按钮将被隐藏，分段状态下的加热、冷却、吹扫也会隐藏。当执行完加热、冷却、吹扫之后自动复位。如需人为停止自动，可以重按一下自动按钮。自动时显示如下图：


  分段：在点选分段按钮之前要把分段加热温度设好，之后点选分段按

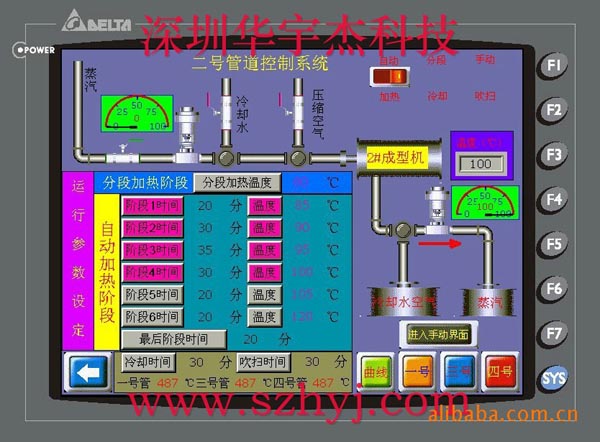

钮，自动和手动按钮将会被隐藏，在加热，冷却，吹扫三个动作按钮中点选加热按钮，冷却和吹扫按钮将会被锁死并隐藏，加热阶段开始，在运行状态里分段加热栏会变成红色，加热到设置温后将保持在这个温度，再点一次加热按钮加热阶段完成。如下图显示：

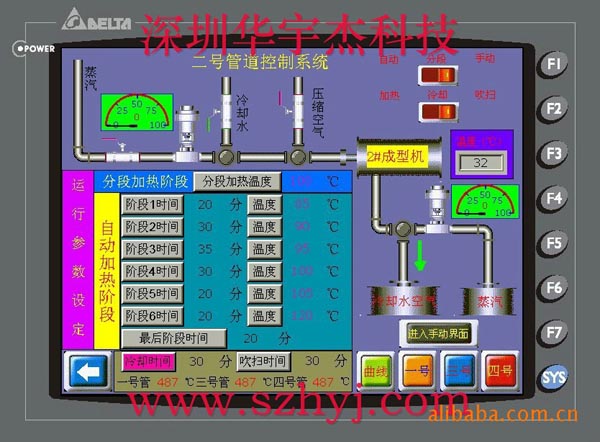

  再点击冷却按钮，此时进入冷却阶段，在运行状态里将会显示分段冷却，此时加热和吹扫按钮将被锁死及隐藏，冷却时间为我们设置的时间，冷却阶段完成后将停止。如下图

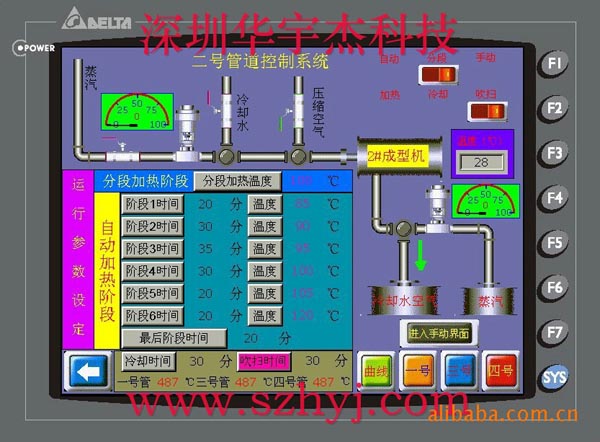

  再点一次冷却按钮之后可点选吹扫按钮，进入吹扫阶段，此时在运行状态里将会显示分段吹扫，吹扫时间为我们设置的时间。吹扫阶段完成后复位。显示如下图：

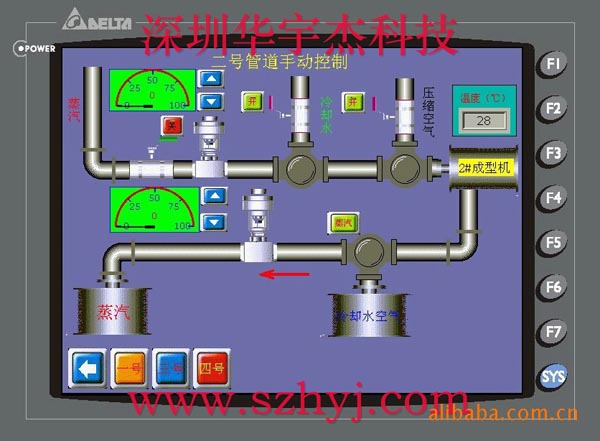

   进入手动界面：当点选手动按钮之后才能够点选此按钮，点选此按钮之后将会出现如下界面：

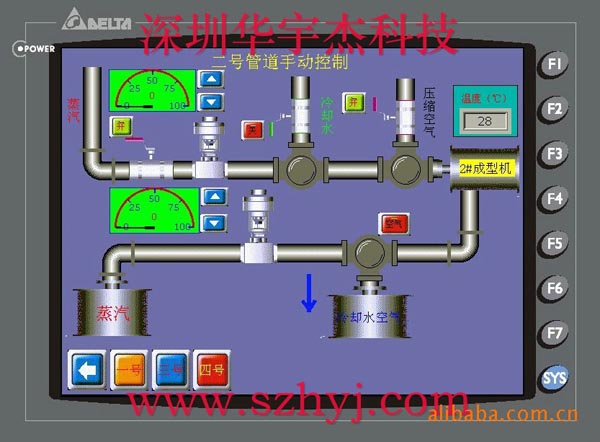

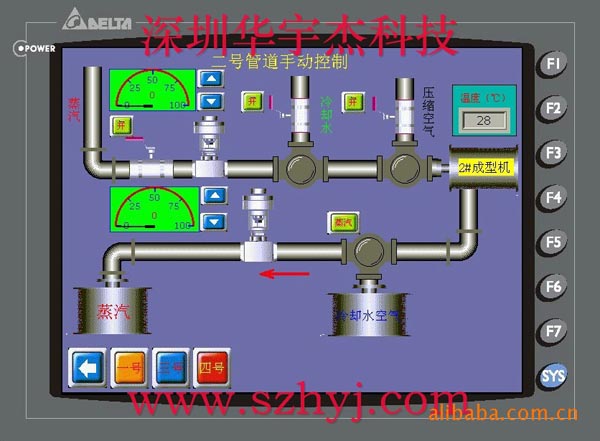

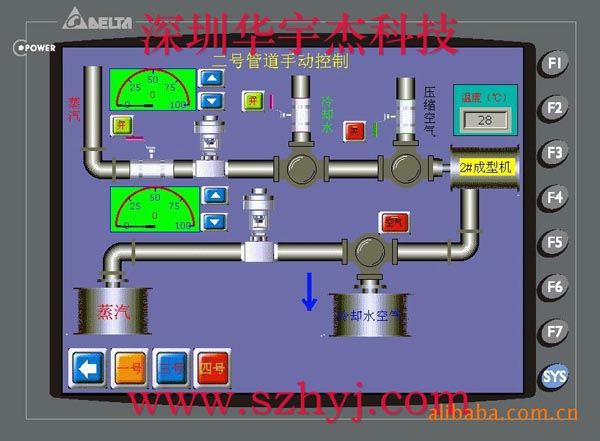

   手动控制时的其它画面：

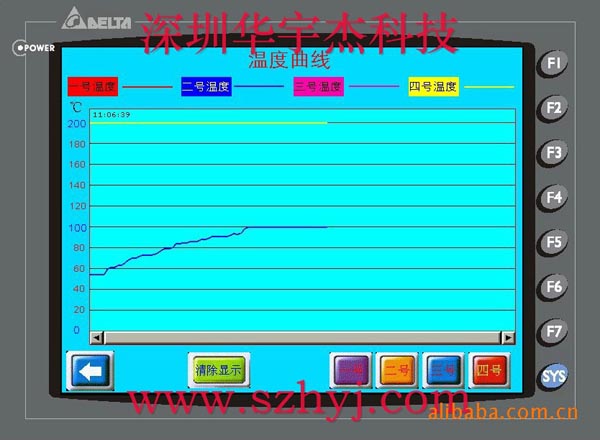

  开机页面中，点击温度曲线：点选该按钮之后将会出现如下界面

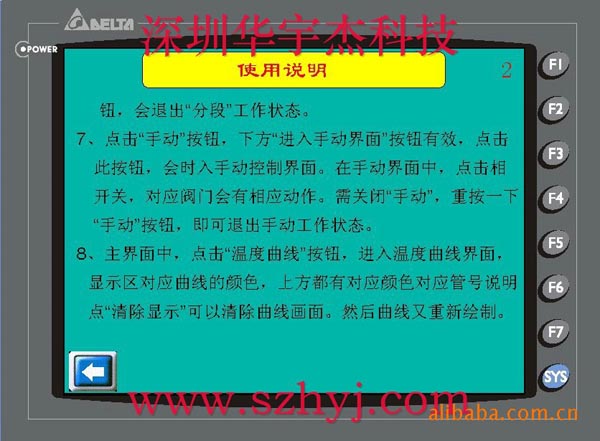

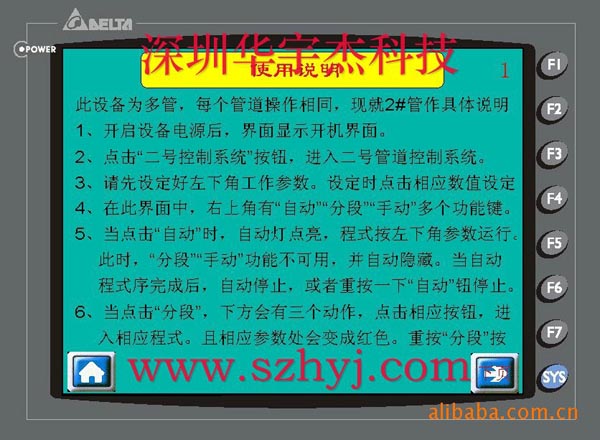

  在主界面中，点击“使用说明”：
